一.OpenWrt 简介

OpenWrt

1.
OpenWRT是一个高度模块化、高度自动化的嵌入式Linux系统，拥有强大的网络组件和扩展性，常常被用于工控设备、智能家居、路由器以及VOIP设备中。OpenWRT不同于其他许多用于路由器的发行版，它是一个从零开始编写的、功能齐全的、容易修改的路由器操作系统。实际上，这意味着您能够使用您想要的功能而不加进其他的累赘，而支持这些功能工作的linux kernel又远比绝大多数发行版来得新。

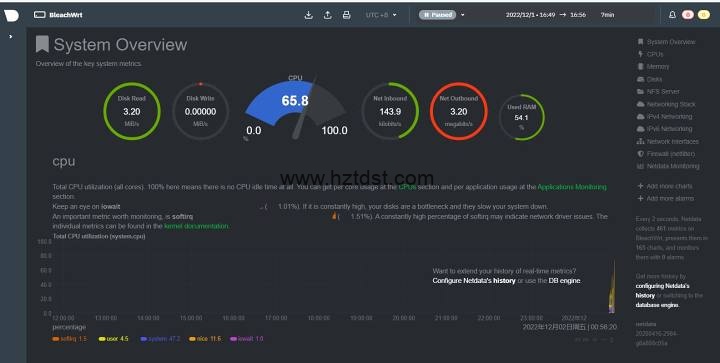

实时监控

2.OpenWrt的特点：
♦可扩展性好，可以在线安装您所需要的功能，目前有1000多个功能包可选；

功能包

♦是一台完整的Linux工作站，文件系统可读可写，便于开发者学习和实践；

3.OpenWrt 系统框架
☆管理平面是提供网络管理人员使用UCI、Web、SNMP和TRO69等方式来管理路由器,以及执行这些管理功能所需的配置命令等,管理平面提供了控制平面正常运行所需的配置参数。

☆控制平面用于控制和管理所有网络协议的运行,例如ARP、DHCP、DNS及组播协议的管理和控制。

☆转发平面用于处理和转发不同网络接口上各种类型的数据,例如进行网络地址转换、路由、ACL等。路由器的3平面划分仅是逻辑意义上的功能划分,在实际的功能模块并没有完全区分

二.Vmware搭建软路由

1准备工作

♟.vmware虚拟机；

Vmware

♝.[openwrt(x86)] OpenWrt ipv6/docker/大全版 固件

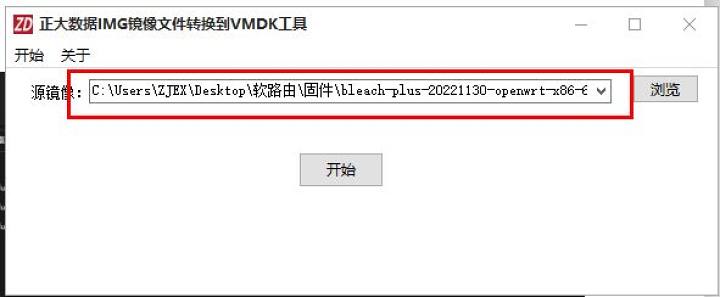

注：需要把IMG文件转换成Vmware虚拟硬盘镜像

格式转换

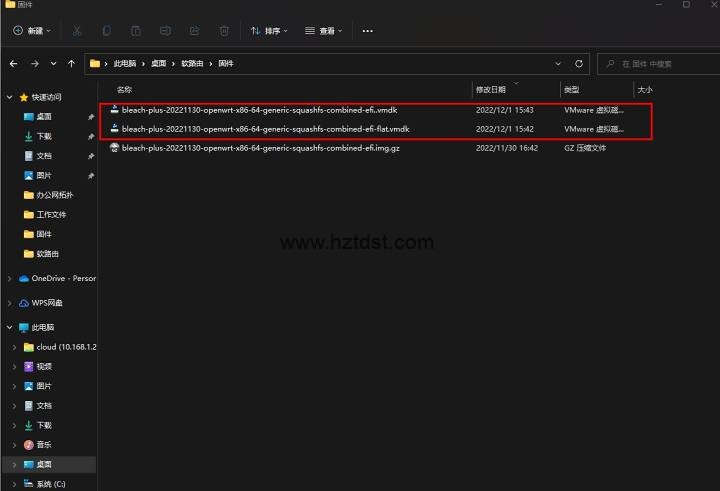

vmdk文件

安装步骤：
一、openwrt虚拟机安装

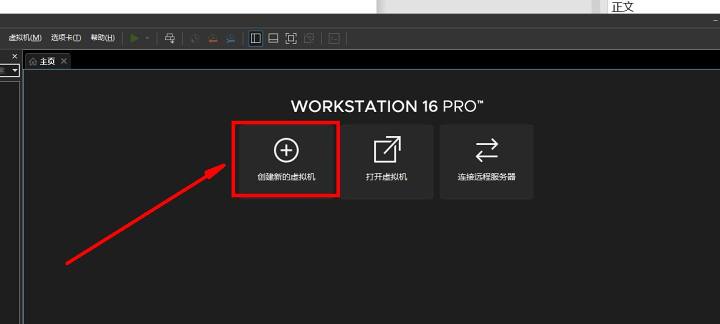

1.创建新虚拟机

创建

2.自定义

自定义高级

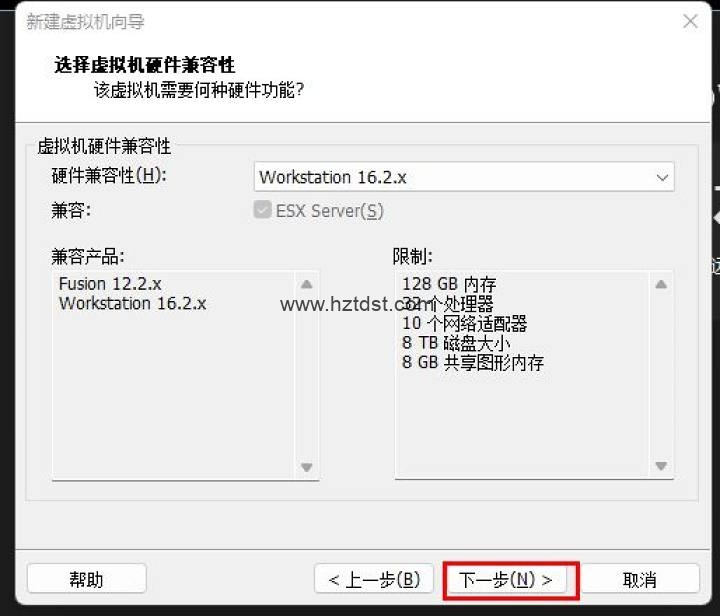

3.硬件兼容性

硬件兼容性

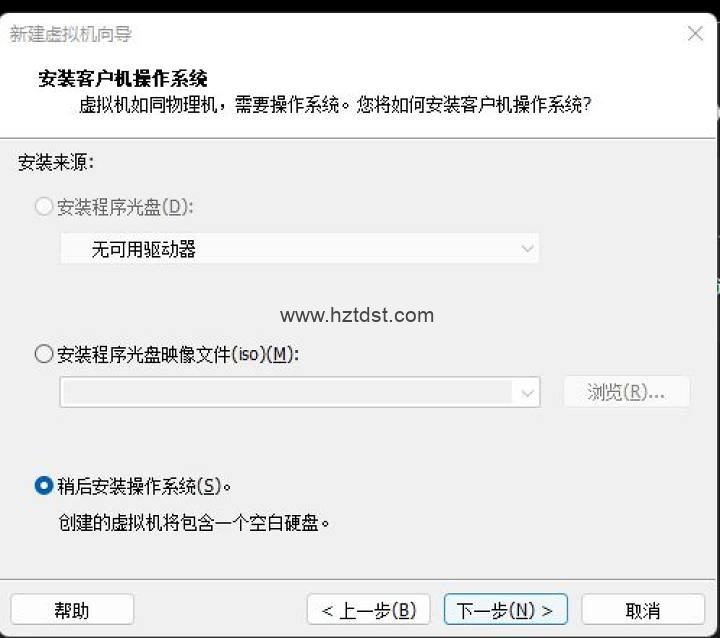

4.稍后安装操作系统

稍后安装

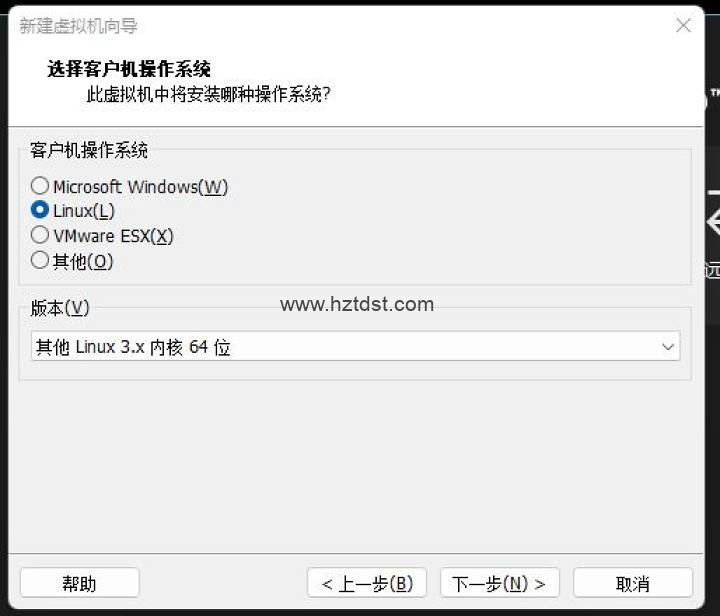

5.选择客户机操作系统

操作系统

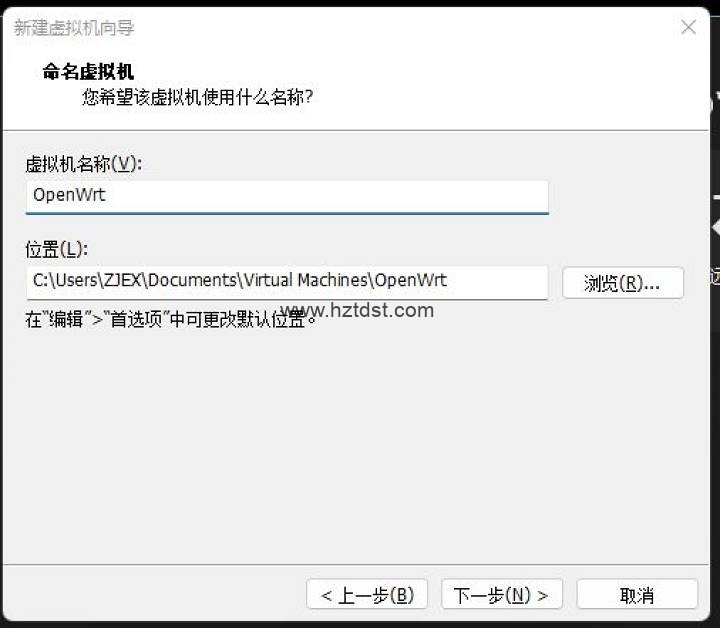

6.命名虚拟机

操作系统

命名

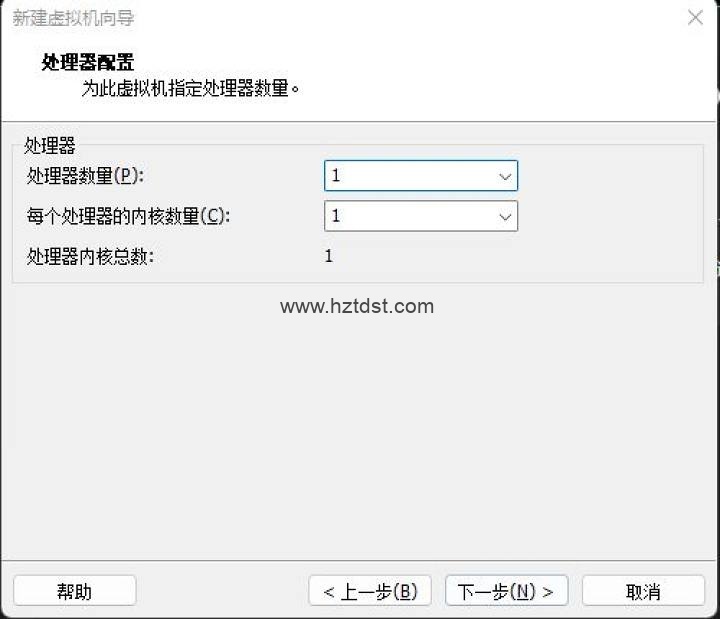

处理器

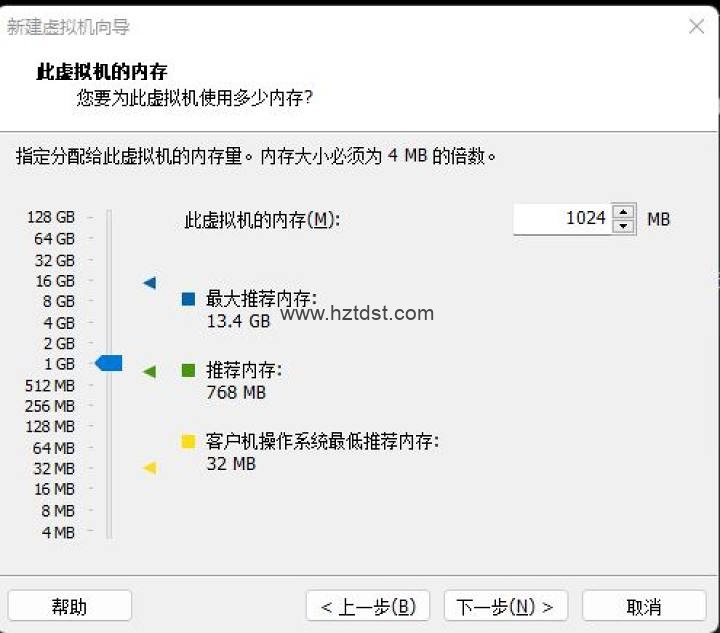

内存

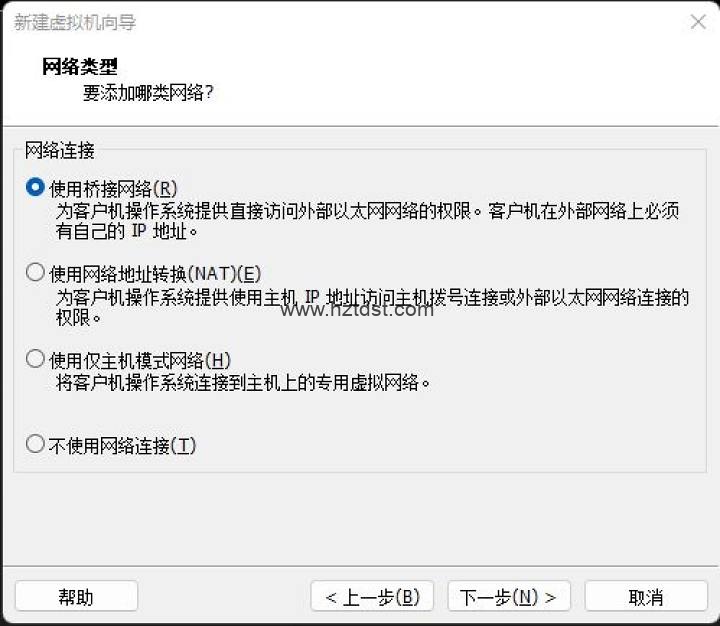

网络类型

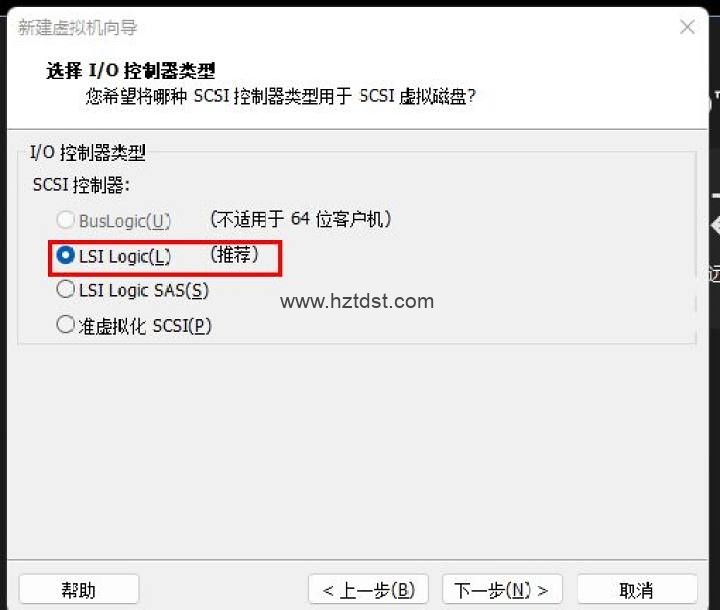

控制器类型

磁盘类型

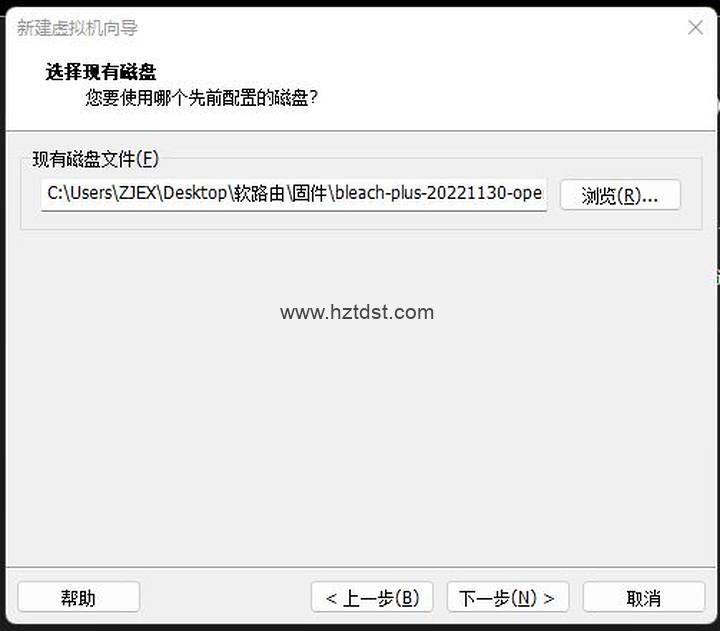

选择磁盘

选择

保持现有格式

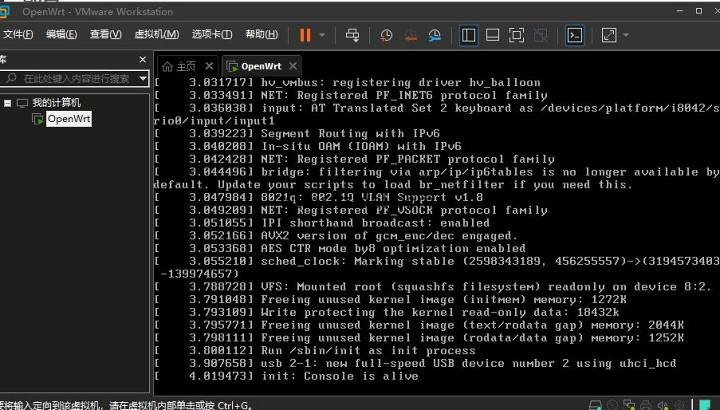

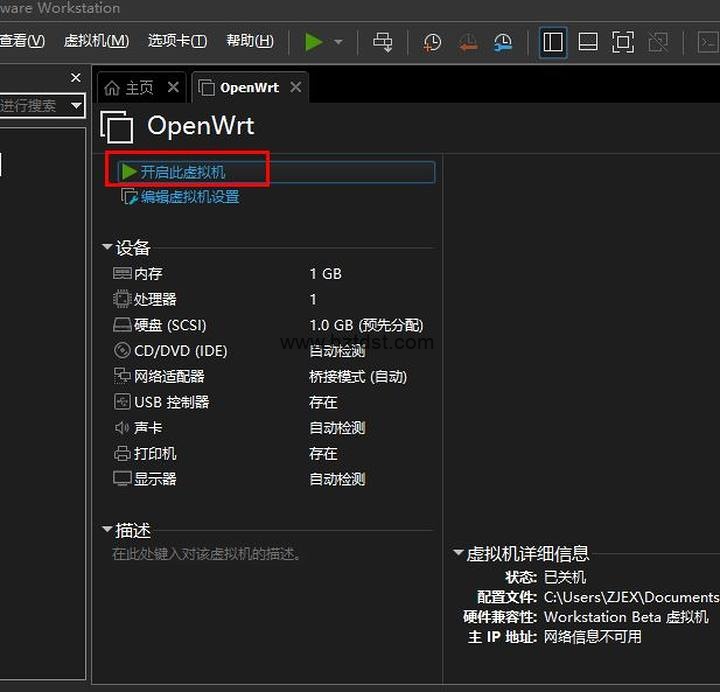

7.开启虚拟机

开启

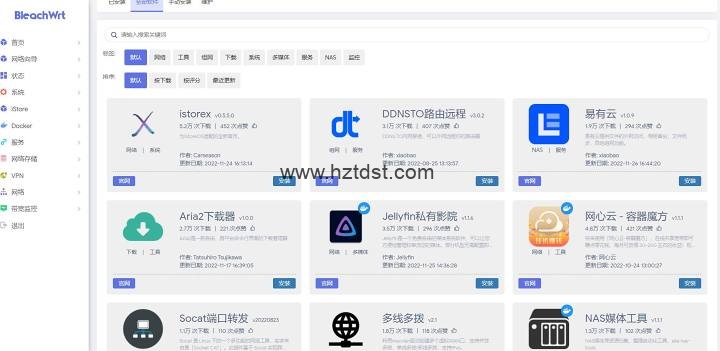

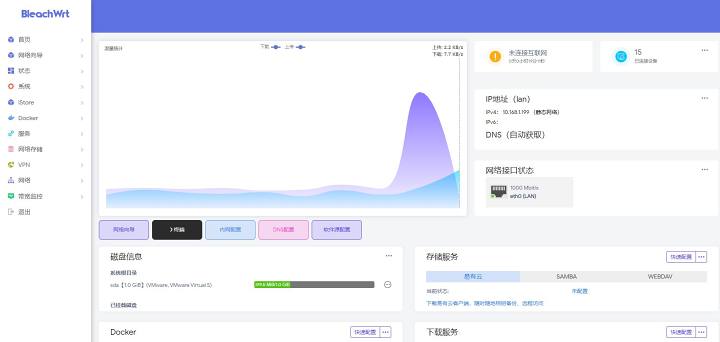

8.openwrt主界面
